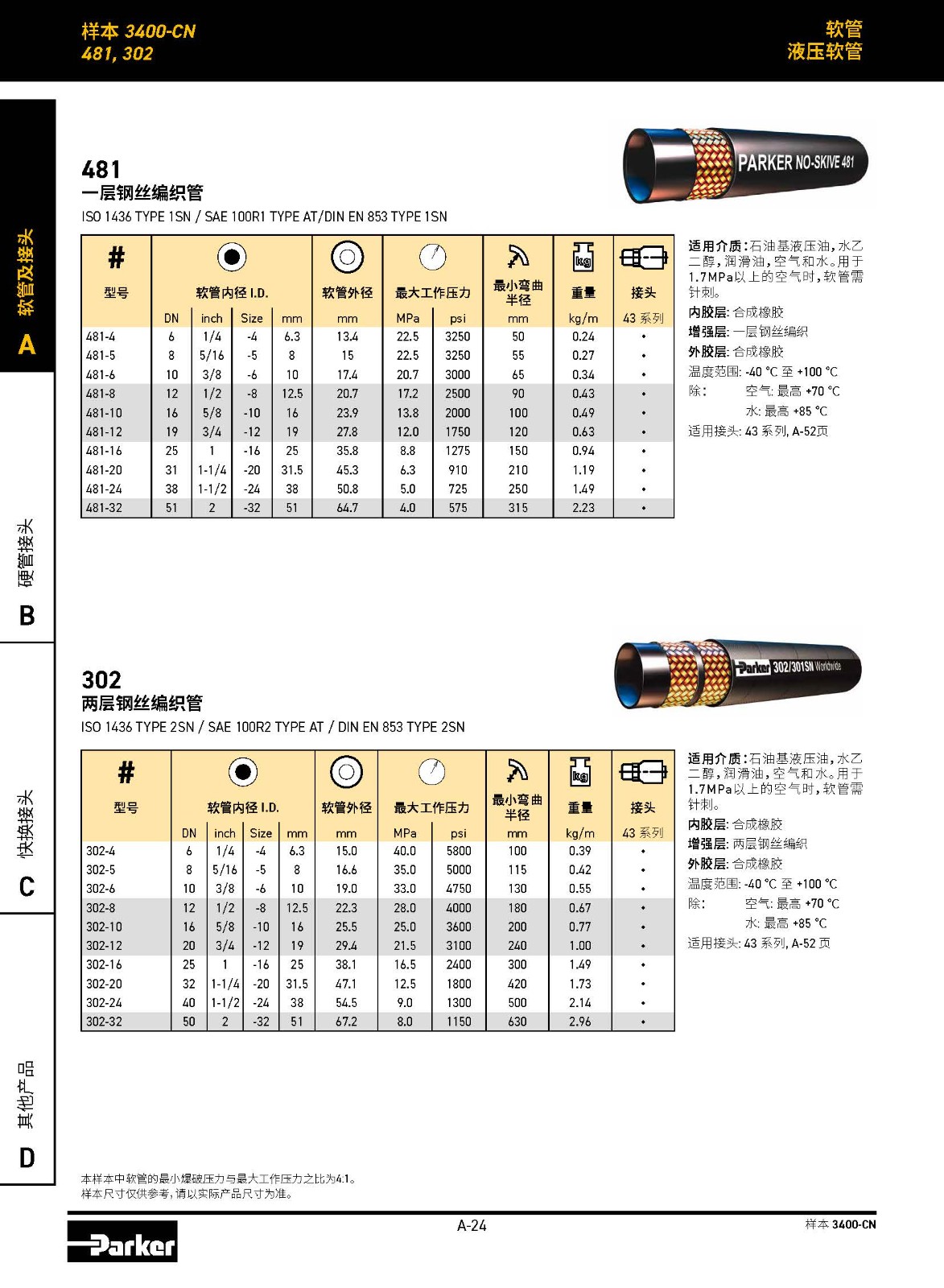

481

一层钢丝编织管

ISO 1436 TYPE 1SN / SAE 100R1 TYPE AT/DIN EN 853 TYPE 1SN

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 一层钢丝编织

外胶层: 合成橡胶

温度范围: -40 ℃ 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 43 系列, A-52页

302

两层钢丝编织管

ISO 1436 TYPE 2SN / SAE 100R2 TYPE AT / DIN EN 853 TYPE 2SN

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 两层钢丝编织

外胶层: 合成橡胶

温度范围: -40 ℃ 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 43 系列, A-52 页

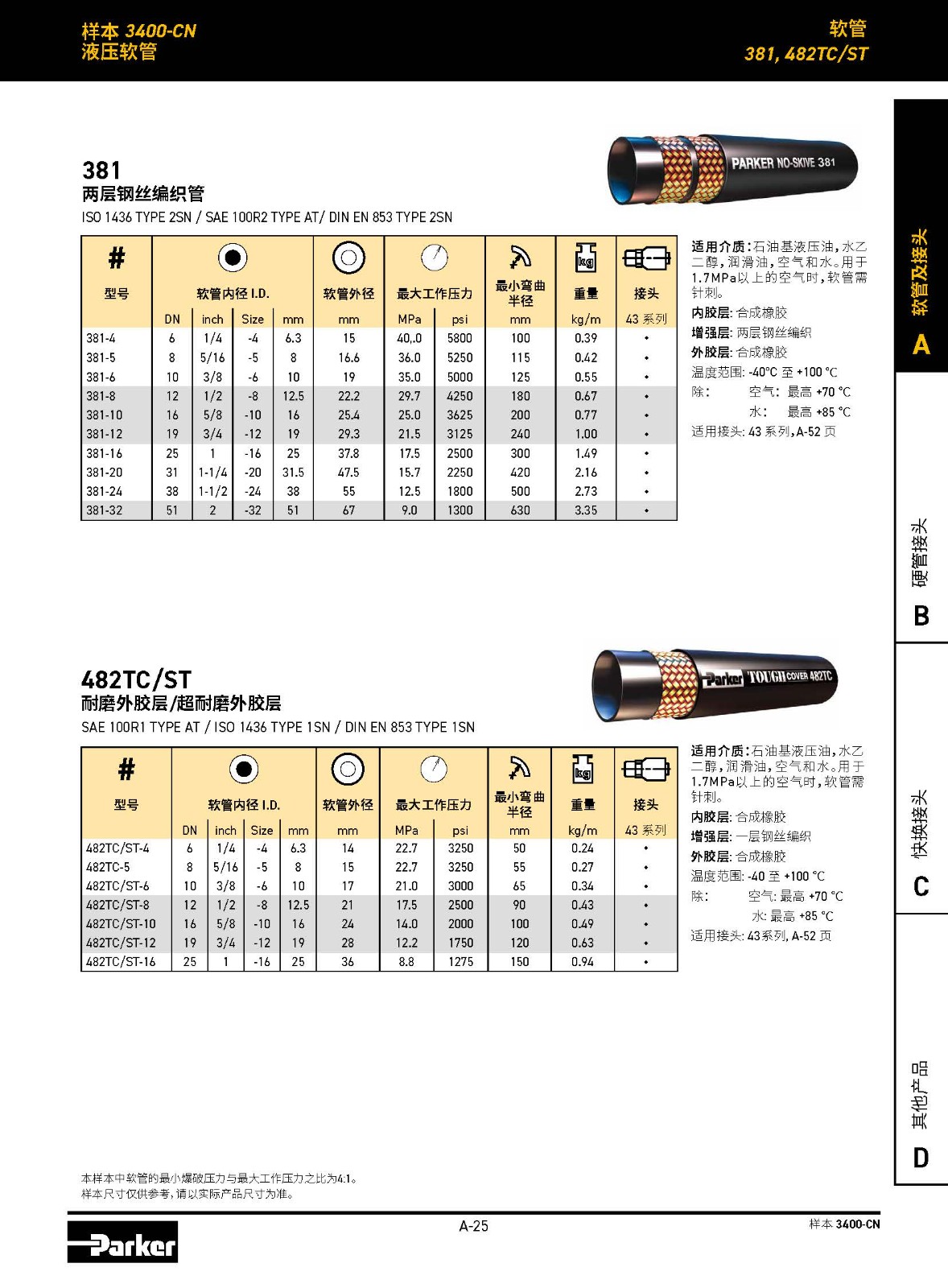

381

两层钢丝编织管

ISO 1436 TYPE 2SN / SAE 100R2 TYPE AT/ DIN EN 853 TYPE 2SN

适用介质：石油基液压油，水乙

二醇，润滑油，空气和水。用于

1.7MPa以上的空气时，软管需

针刺。

内胶层: 合成橡胶

增强层: 两层钢丝编织

外胶层: 合成橡胶

温度范围: -40°C 至 +100 ℃

除： 空气： 最高 +70 ℃

水： 最高 +85 ℃

适用接头: 43 系列，A-52 页

482TC/ST

耐磨外胶层/超耐磨外胶层

SAE 100R1 TYPE AT / ISO 1436 TYPE 1SN / DIN EN 853 TYPE 1SN

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 一层钢丝编织

外胶层: 合成橡胶

温度范围: -40 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 43系列, A-52 页

C402

No-Skive紧凑型软管

性能超过EN857 Type 1SC

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。

内胶层: 合成橡胶

增强层: 一层钢丝编织

外胶层: 合成橡胶

温度范围: -40 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 32系列

462/462TC

标准和耐磨外胶层

性能超过EN857 Type 2SC

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 两层钢丝编织

外胶层: 合成橡胶

温度范围: -40 ℃ 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 46系列

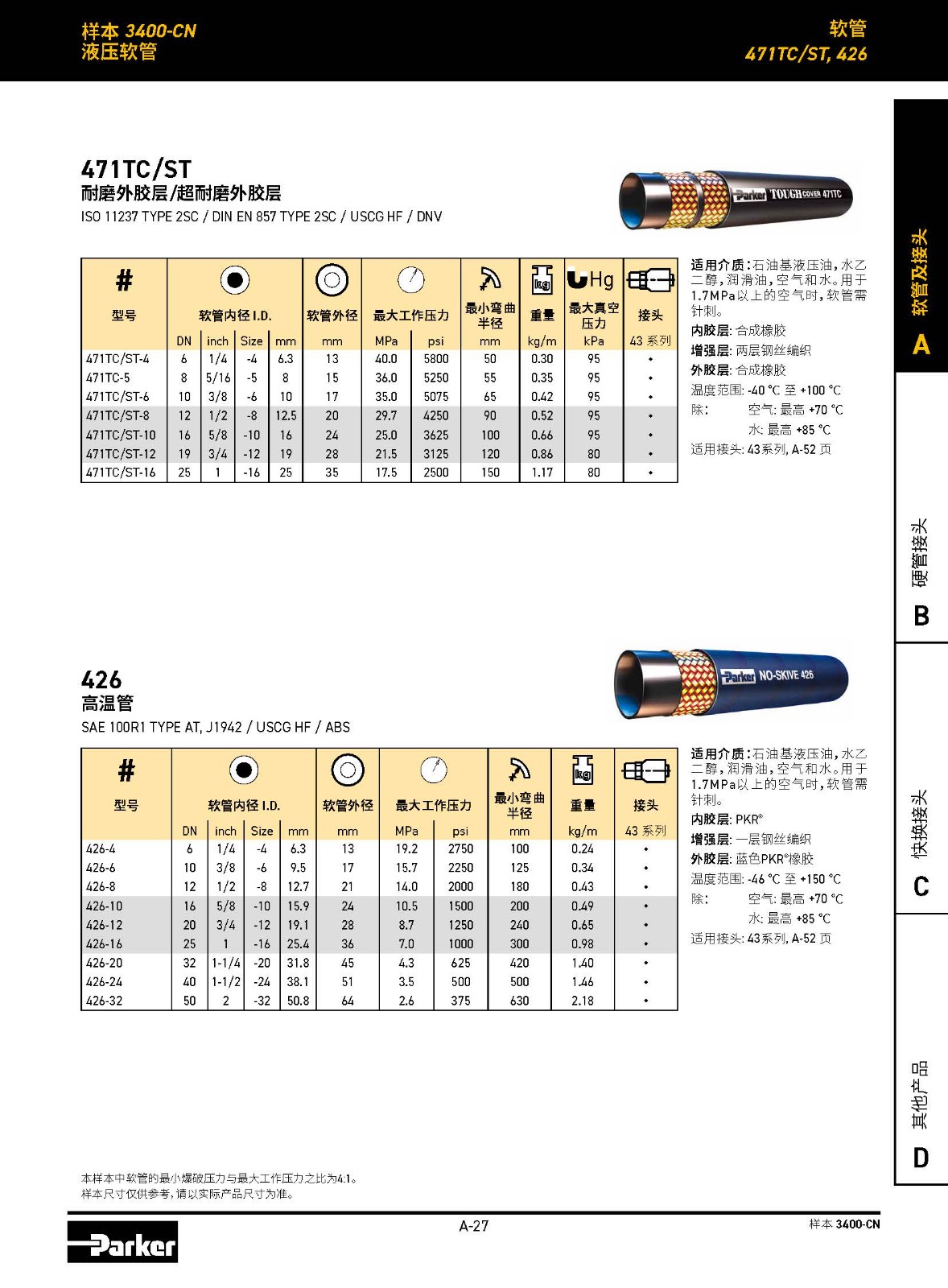

471TC/ST

耐磨外胶层/超耐磨外胶层

ISO 11237 TYPE 2SC / DIN EN 857 TYPE 2SC / USCG HF / DNV

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 两层钢丝编织

外胶层: 合成橡胶

温度范围: -40 ℃ 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 43系列, A-52 页

426

高温管

SAE 100R1 TYPE AT, J1942 / USCG HF / ABS

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: PKRR

增强层: 一层钢丝编织

外胶层: 蓝色PKRR橡胶

温度范围: -46 ℃ 至 +150 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 43系列, A-52 页

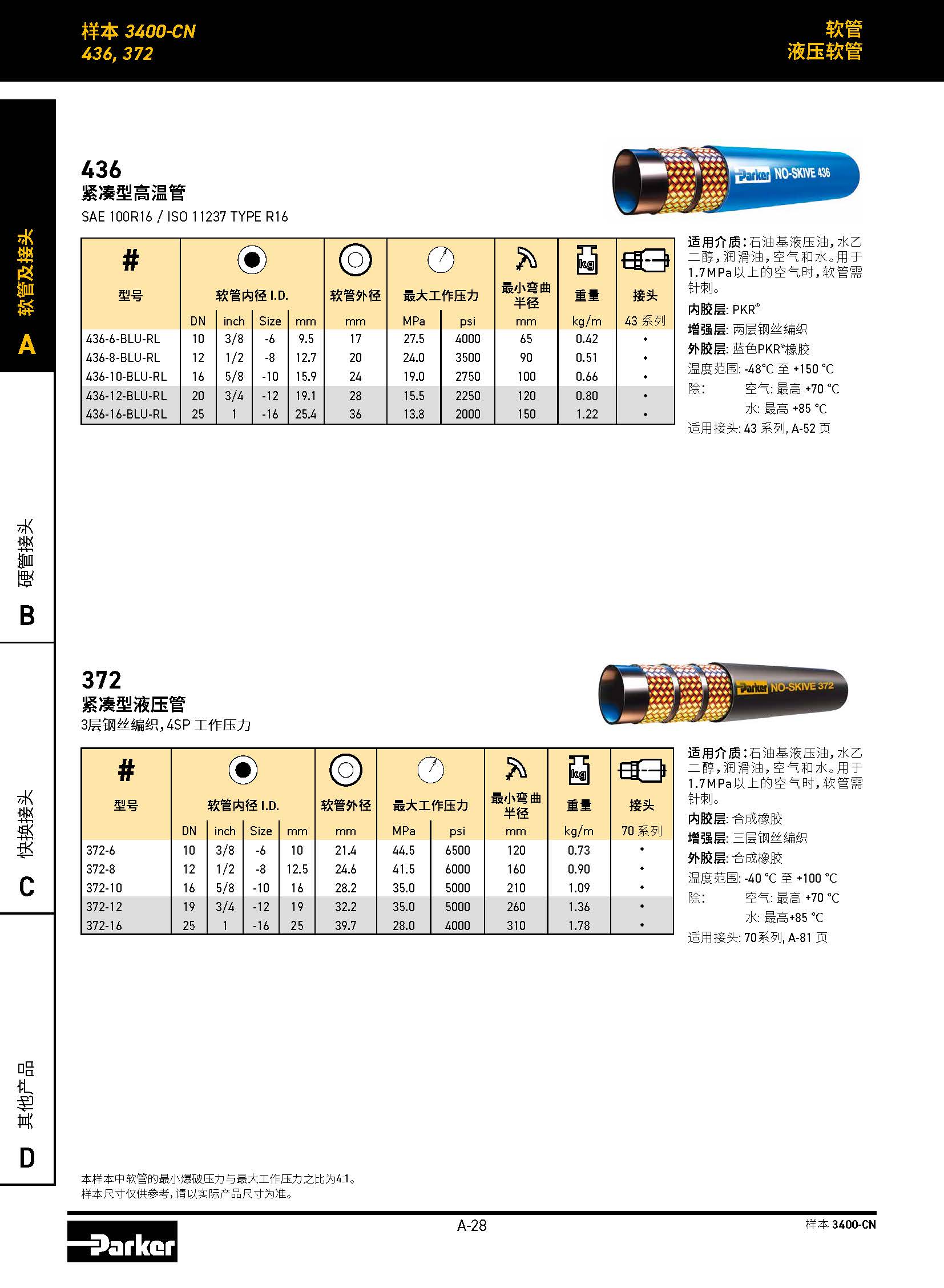

436

紧凑型高温管

SAE 100R16 / ISO 11237 TYPE R16

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: PKRR

增强层: 两层钢丝编织

外胶层: 蓝色PKRR橡胶

温度范围: -48℃ 至 +150 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 43 系列, A-52 页

372

紧凑型液压管

3层钢丝编织，4SP 工作压力

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 三层钢丝编织

外胶层: 合成橡胶

温度范围: -40 ℃ 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高+85 ℃

适用接头: 70系列, A-81 页

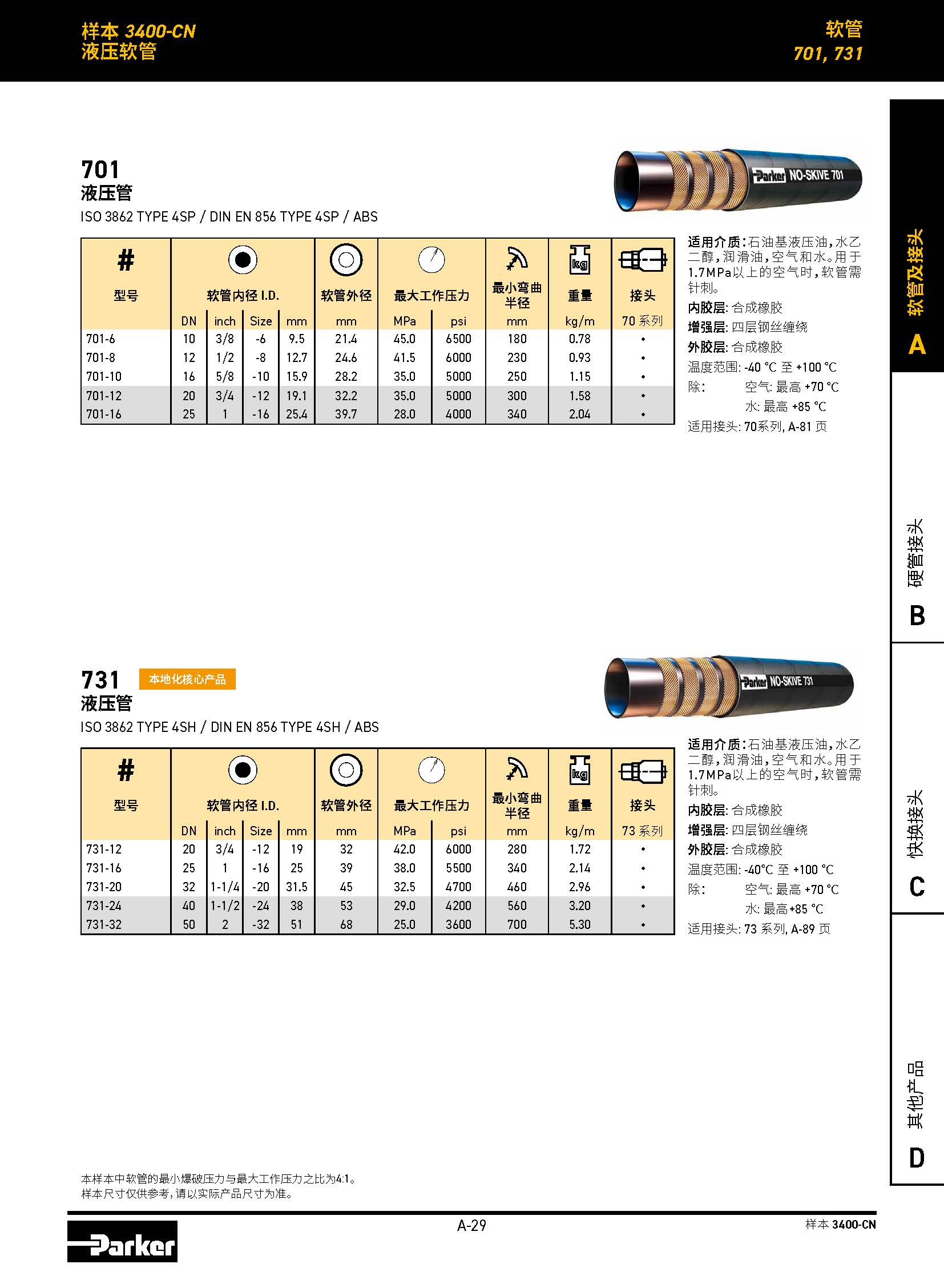

701

液压管

ISO 3862 TYPE 4SP / DIN EN 856 TYPE 4SP / ABS

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 四层钢丝缠绕

外胶层: 合成橡胶

温度范围: -40 ℃ 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 70系列, A-81 页

731

液压管

ISO 3862 TYPE 4SH / DIN EN 856 TYPE 4SH / ABS

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 四层钢丝缠绕

外胶层: 合成橡胶

温度范围: -40℃ 至 +100 ℃

除： 空气: 最高 +70 ℃

水: 最高+85 ℃

适用接头: 73 系列, A-89 页

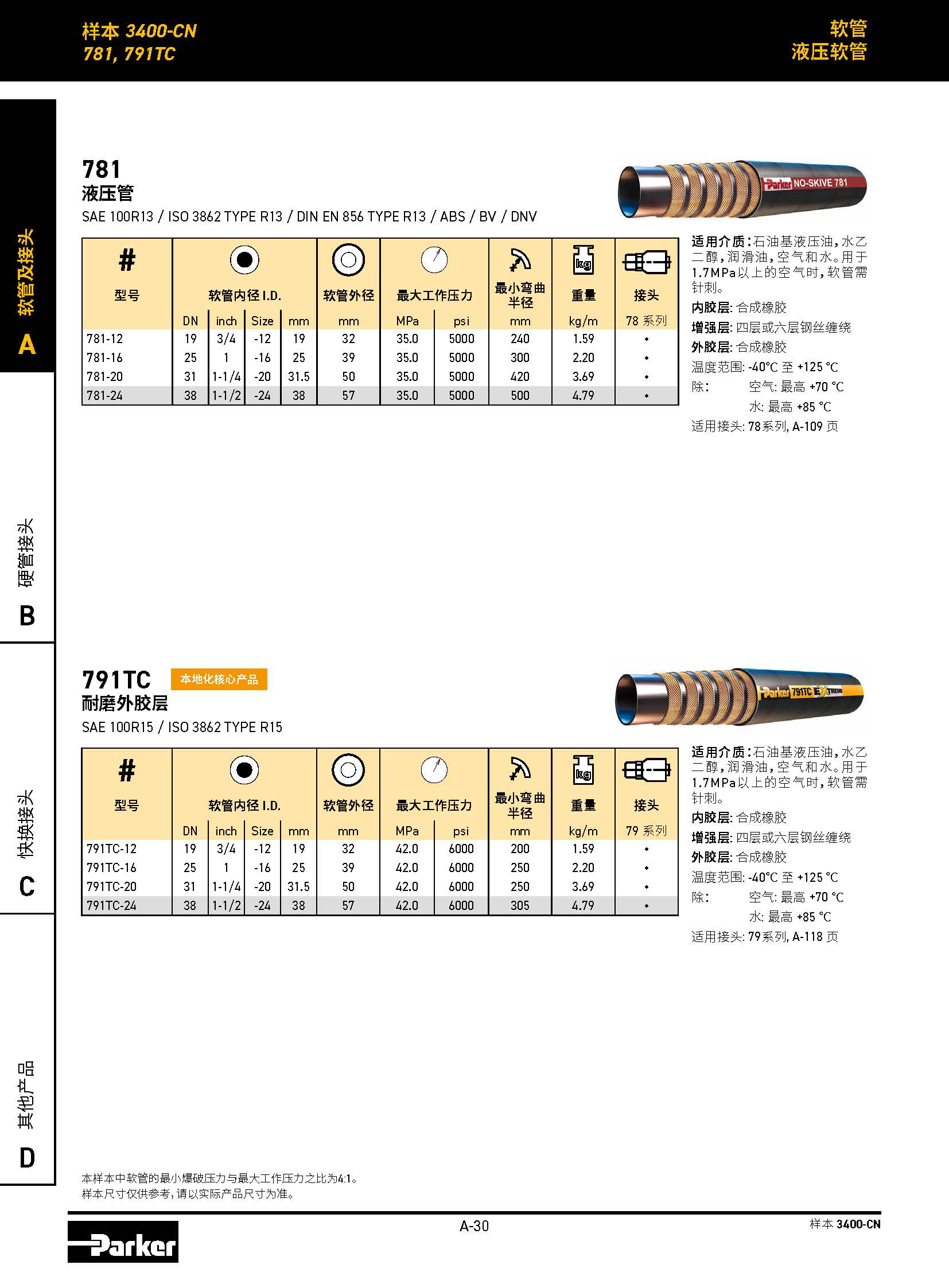

781

液压管

SAE 100R13 / ISO 3862 TYPE R13 / DIN EN 856 TYPE R13 / ABS / BV / DNV

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 四层或六层钢丝缠绕

外胶层: 合成橡胶

温度范围: -40℃ 至 +125 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 78系列, A-109 页

791TC

耐磨外胶层

SAE 100R15 / ISO 3862 TYPE R15

适用介质：石油基液压油，水乙二醇，润滑油，空气和水。用于1.7MPa以上的空气时，软管需针刺。

内胶层: 合成橡胶

增强层: 四层或六层钢丝缠绕

外胶层: 合成橡胶

温度范围: -40℃ 至 +125 ℃

除： 空气: 最高 +70 ℃

水: 最高 +85 ℃

适用接头: 79系列, A-118 页
